柠檬光子发明的高功率模块冷板堆叠方案，通过各层冷板整体组成的堆栈式散热结构，内部可形成多层并联宏通道流道，流道内形成缓冲结构，使得每一层的导热效率都能根据芯片功率、芯片大小能够做灵活调整，从而大大提高单冷板的导热效率且降低成本！

集微网消息，高端半导体激光芯片是我国激光产业链的缺失环节，同时也是3D传感、AR/VR、机器人、激光雷达等最新一代光通讯生态系统应用的核心器件。

过去，高功率半导体激光器领域，基于GaAs材料的边发射半导体激光器一直占据统治地位，并广泛应用于工业，医疗，科研等领域。然而，边发射半导体激光器却存在其致命的缺陷，虽然预期寿命长达数万小时，但是在脉冲状态下，光学灾变性损坏几率极大，对寿命影响严重。

而如今高功率半导体激光器以其广阔的应用前景加上巨大的潜在市场，已然成为各国竞相追逐的热点，但是，其可靠性和稳定性，一致性等问题，又很大程度上限制了这一块的实际应用，其中之一高功率半导体激光器所面临的问题就是激光器的性能。即激光器的输出光电转换效率。

而这些问题除了跟激光器外延材料和封装有关外，很大程度上都受整体发热密度和散热效率影响，目前市面激光器的散热器，内部设置微通道散热，然而这种内部流道水压调试比较麻烦，且部品工艺比较复杂。由于微通道内部是微流道，在流体不净的情况下，十分容易堵塞，而且只能更替堵塞板，相对维护成本也偏高。

为了解决这样的问题，柠檬光子在19年10月29日申请了一项名为“一种针对面发射激光芯片的高功率模块”的发明专利（申请号：201911038830.2），申请人为深圳市柠檬光子科技有限公司。

根据目前公开的专利资料，让我们一起来看看这项高功率模块方案吧。

如上图所示为针对面发射激光芯片的高功率模块的立体图示意图，据该专利介绍，这种高功率模块可以用作高功率直接半导体激光器，例如可以作为高速熔覆模块可用于高速激光熔覆系统，其带有高质量激光阵列条和高效的散热结构，具有封装结构简单、高效、低成本等优点。

从图中可以看到高功率模块整体为冷板堆栈式封装结构，包括若干条冷板堆叠形成，每条冷板封装集成多个面发射激光芯片14形成单独模块。其中最上层的冷板作为顶部密封板2，最下层的冷板作为底部密封板3，中间的若干条分离的冷板7上下堆叠。

堆栈式封装结构的外壁表面集成了多个面发射激光芯片，各条冷板的同一侧外壁表面封装多个面发射激光芯片，堆栈式封装结构各层集成的芯片排列成面发射激光芯片阵列4，每条冷板集成的面发射激光芯片发光面上设置准直透镜5，用于调整面发射激光芯片光束的均匀性。

除此之外，高功率模块还连接有进水管1和出水管6，进水管、顶部密封板、冷板以及底部密封板的内部流道12以及出水管之间相互贯通，形成冷却通道用于给芯片降温。

如上图所示为冷板间单元的组合结构示意图，针对面发射激光芯片的高功率模块包括由多个面发射激光芯片封装集成的单独模块，先以单独芯片14对齐单独的散热块的定位基准即限位侧，贴合好以后，然后依次首尾紧挨的排列若干个芯片集成到散热块上。

通过将焊料焊接到散热块上，使得整体模块置于打金线设备上，首尾相连打上金线，且与两端的电极模块8由金线11相连，从而将依次首尾紧挨的排列若干芯片形成串联的电连接。

各单独冷板以及密封板2、3上集成的芯片分别排成一排，对应每层设置一条准直透镜5来调整一排芯片发射光的光束均匀性，通宽度在准直透镜工作范围临界点以内，保证合光效率。

最后，同样的，每条冷板内部形成有水冷流道12，水冷流道是在冷板上直接加工而成，是沿冷板厚度方向自顶面或底面凹陷一定深度且沿冷板长度方向或集成芯片的排列方向延伸的一条通道。流道在沿冷板厚度方向层流时候，各层之间互相隔离，每排芯片对应有一条水道，其中承载着冷却水或者其他冷却液体，用以加强局部散热效率。

如上图为单冷板平流层流道以及温度梯度示意图，专利中提到在常温常压下，单冷板需要解热600W热功率，可以从图中看出单条内部流道整体温度分布均匀，没有出现局部过热等现象，而这里采用八条中间层分离冷板，两个顶底板结构，封装有150个芯片。

并且需要说明的是，这种高功率模块冷板堆叠方案，通过冷板分条封装，减小大功率集成模块整体加工的工装治具体积，也在后续维修保养上能够节省很大的成本空间，只需要针对故障冷板做排查或者更换处理。

以上就是柠檬光子发明的高功率模块冷板堆叠方案，通过各层冷板整体组成的堆栈式散热结构，内部可形成多层并联宏通道流道，流道内形成缓冲结构。使得每一层的导热效率都能根据芯片功率、芯片大小能够做灵活调整，从而大大提高单冷板的导热效率且降低成本！、

3月6日，国家知识产权局专利局专利审查协作江苏中心（以下简称“专利审查协作江苏中心”）发布文章《专利审查员：停课不停学，打印机成抢手货》。该文章向停课不停学的家长科普了打印机行业情况，重点推荐了纳思达集团关联的国产打印机企业——珠海奔图电子有限公司生产（以下简称奔图公司）的激光打印机，介绍这款国产自主研发的打印机中实现了“鼓粉分离”。该项技术已由奔图公司申请了专利，专利号为CN205750283U、CN205015616U，分别披露了可独立更换的粉盒和感光鼓。

2019年12月，专利审查协作江苏中心一行12名专业审查人员来到纳思达集团进行技术交流，深度了解了纳思达在打印领域方面的建树。他们对于纳思达关联企业奔图在国产打印机领域取得的突破印象深刻。

激光打印机的耗材主要集中在硒鼓跟碳粉，早期的硒鼓跟粉盒是一体结构，只能整体更换，导致维护成本很高。奔图“鼓粉分离”式激光打印机的成功研发，大大降低了使用成本，也为后续的打印机维护提供了极大的便利性。

除了“鼓粉分离”，奔图激光打印机响应速度快，维护相对容易，对于纸张要求不高，同时具备移动WIFI打印，一键安装等便捷功能，深受家庭及办公用户的喜爱。奔图凭借自主核心技术和产业链的垂直整合优势，在信息安全、产品品质、综合使用成本等方面都具有优势。目前奔图已经是国内打印机技术发展的代表企业，该公司从2007年开始针对激光打印机的研发进行专利布局，截止目前已经提出了400余项专利申请。

纳思达桌面激光打印机市占率进入全球前四。3月，IDC发布的2019年第四季度全球打印外设设备市场的出货量报告显示，全球桌面激光打印机的前四名厂商分别是惠普、兄弟、佳能、纳思达（Lexmark利盟+Pantum奔图）。奔图作为自主创新的国产品牌在全球激光打印机领域占有一席之地。

中国是全球最大的打印机市场，但在很长时间里打印机的核心技术都掌握在外资企业手中。而近些年纳思达依靠专利技术崛起，为中国自主打印机业务的长足发展打下了坚实的基础，我们也期待中国的打印机品牌能在未来的全球市场取得更加辉煌的成绩。

　　 中新网深圳4月8日电 (郑小红 朱族英)深圳大学8日透露，在世界知识产权组织(WIPO)官方网站7日公布2019年国际专利申请(PCT)教育机构中排名中，深圳大学以PCT申请量247件的数量继续位列全球第三。

　　在2019年全球PCT申请排名前50的教育机构中，共有14所中国大学。其中清华大学以265件位列中国教育机构之首，深圳大学以247件位列中国教育机构第2位，较2018年下降1位。

　　据悉，深圳大学出台了《深圳大学科技成果转化办法》《深圳大学知识产权奖励办法》等，启动《知识产权标准化管理》工作，从知识产权权属认定、知识产权申请保护、知识产权转化流程、知识产权分配机制、知识产权奖励办法、信息披露、保密性审查以及知识产权档案管理等方面进行管理，规范知识产权工作。

    图为深圳大学。深圳大学 供图

　　 此外，深圳大学建立“知识产权云平台”，对专利的申请、实审、信息查询、资助、运营等全过程统一管理；该校图书馆组建学科情报研究团队，依托图书馆购买的专利数据库等资源，方便教师进行PCT专利申报。

　　据了解，在健全的知识产权体系保障下，深圳大学近年来产学研合作取得成果。如教授彭祥团队主攻的相位辅助三维成像与测量技术，三维成像与建模处于国内领先水平，与华为、联想等多家公司合作，实现产值3.5亿元，同时帮助企业“易尚”公司上市；教授张会生团队研制全自动化学发光检验免疫分析仪器，成为中国化学发光免疫定量分析的领先者，帮助企业“新产业生物”公司上市，实现产值过亿元；教授牛增强团队的波形控制能量负反馈激光焊接机技术达到国际领先水平，已实现产值2亿元。(完)

我国激光打标机市场规模首次出现下滑

光纤激光打标机是我国激光设备领域发展最成熟、行业进入门槛最低、终端应用最广泛的行业。目前激光打标机已经被广泛运用于光纤通讯、激光空间远距通讯、工业加工、军事国防安全、医疗设备仪器、大型基础建设等领域。随着激光打标机价格下降和下游市场的广泛需求，我国激光打标机行业迎来快速发展时期，2014-2018年我国激光打标机市场规模年复合增长率达到19.72％，远超我国多数工业设备行业。

到2019年，全球经济形势逆转，经贸摩擦此起彼伏，保护主义愈演愈烈，我国国民经济增速逐季放缓、中美贸易战不断升级，经济下行压力持续增大，消费电子、汽车等行业延续负增长，激光打标机下游需求放缓，同时上游CO2激光器，光纤激光器市场竞争不断加剧，尤其在光纤激光器市场，IPG、锐科激光、创鑫激光不断下调出货价格，中小功率光纤激光器市场一片红海，激光打标机价格不断下跌。多种因素影响下，我国激光打标机市场规模首次出现下滑，2019年我国激光打标机市场规模为69.4亿元，同比下降18.06％。

图表 1  2014-2019年激光打标机行业市场规模及增长率

数据来源： OFweek产业研究院

激光打标机出口市场分析：

近10年来，在国家产业政策的扶持和企业的研发投入共同推动下，国内激光器核心技术取得重大突破，激光器国产化率逐年提升，锐科激光、创鑫激光、杰普特、联品激光等激光器企业快速发展。在激光打标机关键核心部件激光器技术突破后，国产激光打标机厂商也纷纷崛起，以华工科技、大族激光、飞全激光、大鹏激光、广东码清、济南邦德激光为代表的激光打标机厂商快速占据国内市场，同时也不断走向海外，大量出口激光打标机。

激光打标机价格分析:

目前光纤激光打标机是激光打标机市场规模最大、应用最多产品，以光纤激光打标机为例：随着小功率光纤激光器的技术不断成熟，激光器价格保持多年大幅下降，光纤激光打标机进入薄利时代。目前激光打标市场上价格体系混乱，低价竞争激烈，以20W光纤激光打标机为例，标准打标机设备价格在1.5万到3万元不等，多数厂商报价都在2万左右，非标产品价格在6万到20万元不等。巨大的价格差异对光纤激光打标机市场发展形成了强力冲击，在低端市场价格已经下降至零界点，企业毛利接近5％，已经突破正规设激光打标备厂商10％-15％毛利的盈利下限；在中高端市场，光纤激光打标机价格也出现持续下降，每年降幅保持在15％-30％范围。

2019年激光打标机行业专利分析

截止2019年年底，我国共有激光打标有效发明专利201件，激光打标有效在审的发明与实用新型专利1952件，2013-2018年我国激光打标有效在审的发明与实用新型专利申请量在不断增加，2019年出现首次下滑，这也与我国2019年激光打标市场发展情况相似。

图2  2013-2019年激光打标有效在审的发明与实用新型专利申请量

数据来源：国家知识产权局、OFweek研究院

广东省、江苏省、浙江省和湖北省是我国激光打标行业专利申请大省，从我国激光打标在审的发明与实用新型专利申请人排行名单相来看，专利前五申请企业大族激光、广州新可激光、深圳市艾雷激光、广州创乐激光、深圳市创鑫激光都来自广东省；江苏省主要有苏州赛嘉激光、南京斯比得激光、江苏昆太等企业专利申请量较多，湖北省主要是华工激光专利申请量较多。

图3  我国激光打标各省有效在审的发明与实用新型专利申请量

数据来源：国家知识产权局、OFweek研究院

图4  我国激光打标在审的发明与实用新型专利申请人排行

数据来源：国家知识产权局、OFweek研究院

      本文内容选自OFweek产业研究院发布的《2020-2025年全球激光打标机市场分析及前景预测报告》

“扫一扫二维码，肉菜来源全知道”，相信很多人都听说过或者见到过这样的广告，大到超市，小到菜市场，我们发现很多商品上都多了一个二维码，消费者可以通过扫描二维码，直接查看食品的“身份”，如同被定制“纹身”一样，让消费者放心消费，这种方式统称为溯源防伪技术。

随着互联网技术的兴起，溯源防伪标签成为了主流的防伪产品。在新兴的产品标识领域中，激光技术发挥了十分重要的作用，随着激光器稳定性的提高、体积的缩小、光学器件的改进和计算机技术的快速发展，激光加工与腐蚀、电火花加工、机械刻划、印刷等传统加工方法相比，具有无与伦比的优势。

目前，激光标识技术以其特有的防伪、动态、高效等功能优势，在各个领域得到了广泛的应用。

激光标识技术的基本原理是由激光发生器生成高能量的连续激光光束作用于承印材料表面时，处于基态的原子跃迁到较高能量状态；处于较高能量状态的原子是不稳定的，会很快回到基态，当原子返回基态时，会以光子或量子的形式释放出额外的能量，并由光能转换为热能，使表面材料瞬间熔融甚至气化，从而形成清晰的图文标记。

笔者对激光标识技术进行了专利检索，对布局和研发热点进行了研究，以期为相关行业发展提供参考。

1、起步较晚 发展迅速

在中国专利文摘数据库（CNABS）和德温特世界专利索引数据库（DWPI）中进行检索，截至2019年4月底，共获取已公开的激光标识技术专利申请9058件，其中，国内申请总量为4851件，国外申请总量为4207件，中国的原创申请量较大。

中国的激光标识技术发展起步较晚，在2000年以前，中国相关专利申请量为个位数，尚处于技术萌芽期，这也说明了激光标识技术在此期间尚未引起足够的重视；此后，随着全球经济以及社会发展所带来的产品防伪标识的迫切需求，中国逐步加大对激光标识技术的创新研发，其专利申请量也呈现快速增长趋势，由此进入技术发展期；从2014年开始，中国的激光标识技术专利申请量进入了高速增长期，2016年中国的专利申请量已占据全球专利申请总量的90%以上，并针对优化激光参数来提升标识质量的激光标识技术进行了专利布局，技术创新的不断发展也使激光标识技术的应用范围更加广泛和全面。

2、激光标识 清晰永久

清晰可见、富有特点的LOGO、文字或二维码图案不仅能够方便我们认识和使用产品，也一定程度上影响着我们是否会购买这个产品，而标刻深度和图案色彩亮度则是防伪标识是否清晰、耐用的最主要质量指标。在激光标识技术中，相同的激光参量组合在不同的基底材料上进行打标或是不同的激光参量在相同的基底材料上进行打标，都会出现不同的激光-材料相互作用方式，相应的标识质量也会有显著不同。

激光标识加工流程图

经检索发现，目前全球在对标识质量影响因素方面技术研发及专利布局较多，就我国该领域的专利看，国内创新主体的研发及专利布局主要集中在通过调整不同的激光参量在不同基底材料上打标，以期获得最优化的标识质量。这反映出我国关于激光标识技术方面虽然起步晚，但是相关行业在寻求获得高质量的激光标识产品的道路上需求较大，且发展较快，大有后来者居上的势头。

云南大学申请了一件名为“强紫外激光防伪技术”（公开号：CN1149144A）的发明专利，该技术利用308nm的准分子激光器对铜板纸包装或水松纸进行了激光打标确定了打标的能量密度阈值，并通过优化单脉冲能量、脉冲宽度、光学系统透过率、成像放大倍数以及激光光斑面积来获得线条清晰、分辨率高且肉眼可见的防伪标识。

北京工业大学的一件名为“金属彩色打标系统及打标方法”（公开号：CN108637486A）的发明专利申请，分析了激光器输出功率、重复频率和振镜扫描速度、扫描行间距四个参数对金属彩色标记效果产生的影响，通过调整光纤激光器的发射参数及激光振镜的扫描参数来形成不同厚度的氧化膜，最终实现具有彩色效果甚至彩色图案表面的金属。

桂林星辰电力电子有限公司申请了一件名为“彩色标刻系统及运行方法”（公开号：CN1749015A）的发明专利，该技术为了研究不同的激光参数对标记质量的影响，根据要求将需要标刻的图形分为多个区域，对各图形区域分别设置不同的激光强度、激光脉冲频率、扫描填充线条密度、标刻点的步长等参数，自动对各个区域按照不同配置参数标刻，得到在不同区域有不同色泽或彩色效果的图案。

此外，国内研发主体在优化激光参量以获得高质量标识的创新基础上，也在着力研究应用于各领域且不易被仿造的标记图案，如利用激光在工件表面标刻二维码图案，二维码图案具有可存储汉字、图像信息、数据以及实现自动纠错的优点，通过二维码图案可有效实现追溯防伪的广泛应用。

据悉，苏州莱铯科技有限公司的名为“一种用于标记活猪信息的二维码激光打标机”（公开号：CN108812395A）的发明专利申请，记载了在生猪养殖过程中常常需要将生猪打上标记，方便人们识别，二维码识别图形复杂，通过设置旋转装置带动激光打标机基体转动到合适角度，将二维码标记在猪的身上，可有效避免遇到“挂羊头卖狗肉”的烦恼。

东莞市翔通光电技术有限公司的一件名为“一种用于金属产品的二维码雕刻工艺”（公开号：CN109676262A）专利申请，根据二维码图样在镭射机上进行编程，开启镭射机对二维码雕刻区域内镭射出二维码图样，在雕刻过程中将雕刻速度与雕刻功率相配合，最终获得较好的二维码图样。

3、总结

激光标识技术是当前工业、农业、食品等相关行业的研究热点，“产品唯一性”“清晰持久性”被认为是激光标识技术未来发展的两大突破点。激光标识的优点在于内容不受限制，可以包括个性化图案图形、公司商标、网围编号、产品序号、监制单位和专供地区等内容。随着人们防伪观念的逐渐加深，激光标识技术的发展可有效防止冒牌产业的无序竞争，提高产品的附加值，为相关行业的产品带来更多的产业价值。

随着工业、农业、食品等相关行业的精细化有序发展，激光标识防伪技术的发展空间十分广阔，且前景可期。虽然我国在激光标识核心控制技术方面同国外存在不小的差距，但已经在激光参数的调节以及激光标识图案的多样性方面具有了一定的技术储备，尤其在农业产品的二维码标识应用上已经十分广泛。建议在今后的创新发展中，我国企业可不断优化激光打标的参数设置并扩展防伪标识技术的应用，为更多行业内的产品提供终身“定制纹身”。

随着知识产权经济的兴起，知识产权成为了企业市场竞争力的核心要素。建立企业知识产权管理体系，对企业的知识产权进行规范管理，是企业获得持续发展、保持创新活力的关键，更是提升企业核心市场竞争力的有效保证！

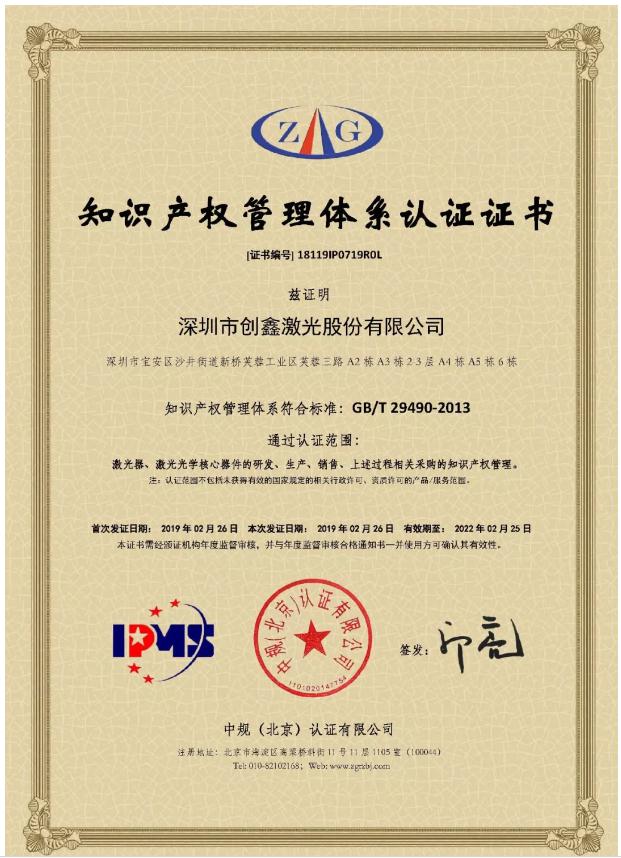

2019年2月26日，创鑫激光凭借公司知识产权管理体系的规范性及严谨性，顺利地通过了国内权威知识产权体系认证机构——中规（北京）认证有限公司知识产权专家组的评审，并获得了《知识产权管理体系认证证书》。意味着创鑫激光在知识产权的管理、创造、运用和保护等方面迈上了新台阶，也标志着创鑫激光在知识产权管理方面达到国家标准。

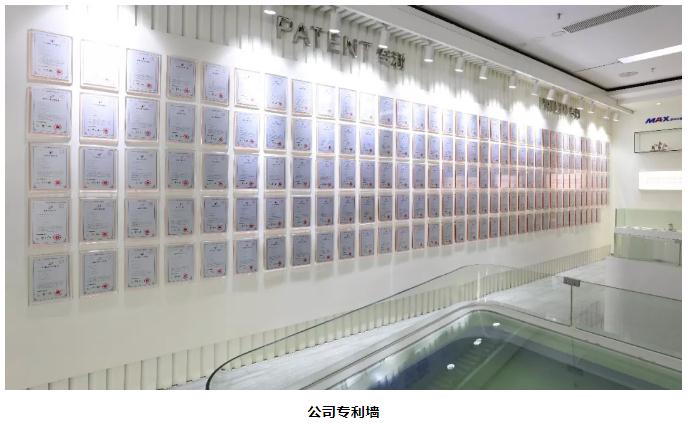

作为国家高新技术企业，创鑫激光不但设立了精干的知识产权管理部门，还多次邀请专利领域的专家学者，以讲座、交流会等形式不断提升公司的专利工作水平。公司将知识产权视为重要的无形资产，把知识产权战略作为推动企业科技进步和发展壮大的一项重要措施，建立有效的知识产权管理体系，从知识产权储备、知识产权风控、知识产权运营与知识产权竞争四个维度推动公司知识产权建设，在切实将研发成果转化为企业收入的同时，保障技术创新真正成为公司未来发展的核心动力。

截至2018年12月31日，创鑫激光及旗下全资子公司已申请专利381件，获得授权专利达236件，其中发明专利87项（国内80项、国外7项），实用新型81项，外观设计68项，上述专利技术几乎全部被应用于公司的核心技术中，覆盖公司所有系列产品和核心光学器件，是公司科技创新能力的重要体现。

未来，创鑫激光将建立以专利权保护为核心，以商标权、软件著作权、商业秘密保护为支撑的知识产权立体格局，提升公司自主创新水平，运用知识产权，促进公司持续发展，增强核心竞争力！

       围绕激光显示技术专利诉讼的博弈，光峰科技宣布与卡西欧达成专利诉讼全面和解。

　　2019年3月20日下午，光峰科技发布公告称，公司和卡西欧公司就双方涉及的多起诉讼案件签署《调解协议》，最终达成了诉讼和解。

　　根据公告内容显示，光峰科技与卡西欧公司双方承诺在《调解协议》签订之日起7日内，就双方相关案件启动自行撤回工作；同时不再就相关专利向对方主张任何权利，不再就相关专利再行提起任何新的专利无效宣告请求。至此，光峰科技与卡西欧公司专利诉讼，最终以和解的方式落幕，正式画上一个句号。

　　2014年以来，作为激光显示行业领军企业，光峰科技与国际巨头卡西欧公司就激光显示专利先后进行了多轮诉讼博弈。如今两家公司达成和解协议，有助于深化加速激光显示行业技术和产品标准的迭代更新，赋能整个赛道的繁荣和兴盛，高效推动激光显示领域企业间的互利共赢。

　　在企业之间诉讼博弈中，历经多起双方互诉侵权最终言归于好的和解案例不胜枚举。对于实力相近的两家企业而言，无论是“持续僵持”还是“两败俱伤”的结果，均不符合双方的利益诉求。握手言和是双方对彼此的专利价值的肯定，也是最符合双方利益诉求的明智之选。此次光峰科技和卡西欧公司和解撤案，有利于拉动激光显示产业活力，共谋未来的专利技术方面的合作发展，无疑是以和为贵的明智之举。

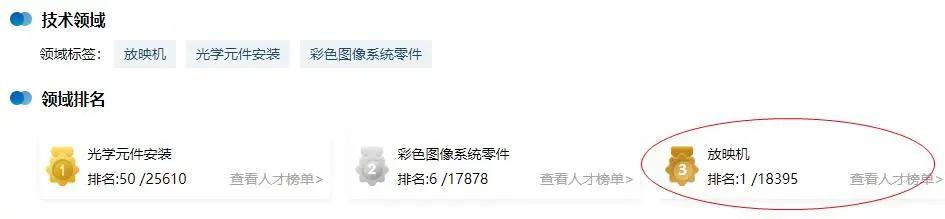

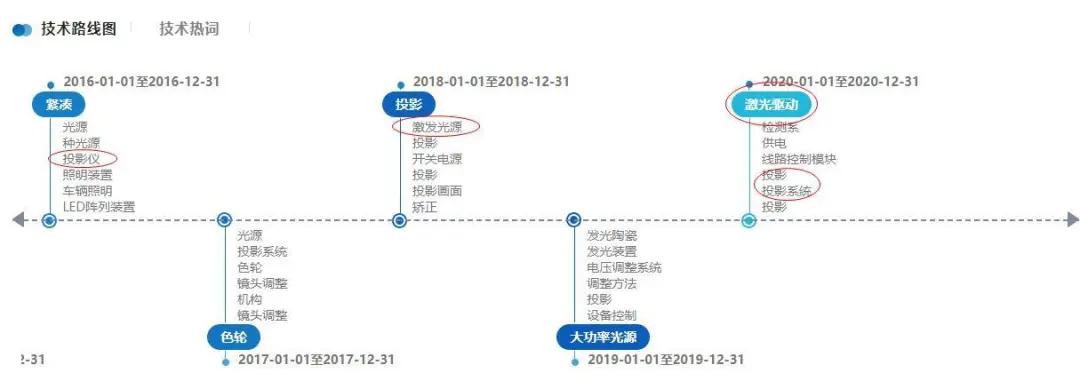

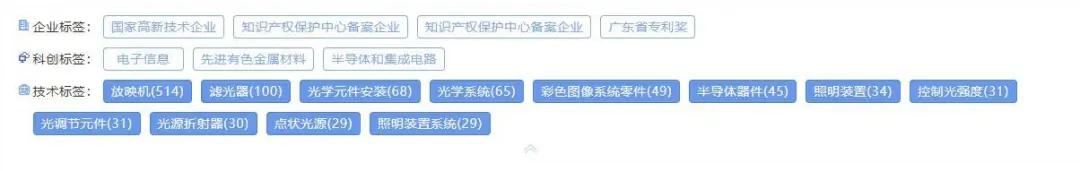

　　专利作为一种无形资产，是企业创新能力以及核心竞争力的重要体现。光峰科技从设立以来，一直非常重视专利对ALPD？激光显示核心技术的保护。核心专利被同行业公司引证400余次，就专利质量而言，光峰科技在行业内全面领先。

　　早在光峰科技创业初期就成立了全面负责知识产权事务的知识产权部，建立了完善的知识产权制度，光峰科技非常尊重并重视知识产权保护。与此同时，光峰科技还在全球范围内开展知识产权布局。秉持科研的严谨与创新的自信，在完善自身技术知识产权储备，保持自身创新特色的同时，光峰科技以更加开放的姿态与行动，在全球范围内广泛地开展参与交流。
